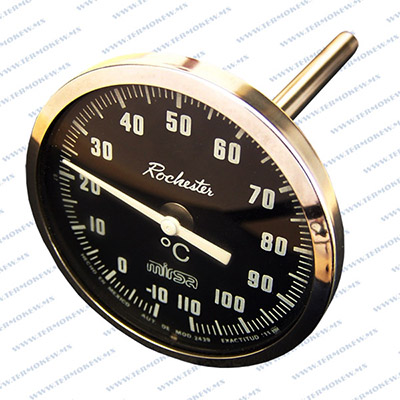

Termómetro Rochester

Caratúla de 2 " con rango de -10 a 110 °C, conexion posterior de ¼ NPT x 2" de longitud de vástago con conexión posterior

cables termopar

Sellos Químicos

termokew fabricante termoresistencias
termokew fabricante termoresistencias
termometro rochester

Termómetro Rochester

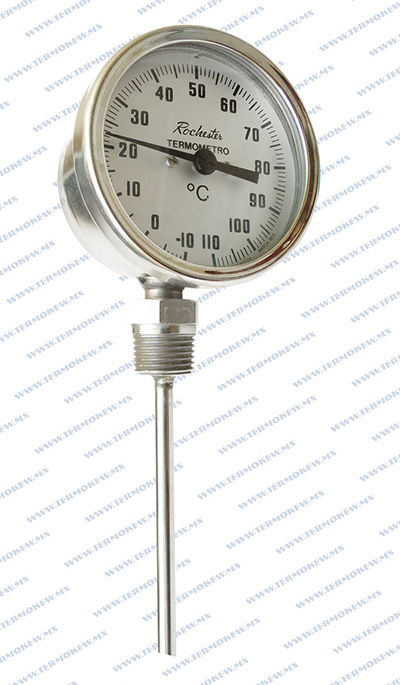

Termómetro bimétalico conexión inferior



Los termómetros bimetálicos están constituidos por un tubo de acero inoxidable en cuyo interior está colocada una espiral helicoidal bimetálica. Dicha espiral está soldada por un extremo a la parte inferior del tubo y por otra a una varilla de transmisión, a su vez conectada a una aguja indicadora.

Las variaciones de temperatura causan en el bimetal una deformación que, mediante la rotación de la varilla, se transmite a al aguja indicadora situada en la esfera.


Aplicación Termometros Bimetálicos DN63-80-100-125.


El uso de los termómetros bimetálicos pueden ser en la industria alimentaria, conservación, farmacéutica, química, petroquímica etc.


Diseñados para resistir las condiciones de trabajo mas favorables determinadas por la agresividad del fluido de proceso y del ambiente.




Características Funcionales y Constructivas.



Campo de Medición.

En °C, indicado mediante dos señales en forma de triángulo, situadas en al esfera.


Clase de Precisión.

2 según DIN 16203.


Temperatura Ambiente.

-25 +65°C.


Sobre Temperatura.

10% del valor fondo escala para temperaturas > 400°C, sobre temperatura limite, 500°C.


Presión Máxima de Trabajo.

15 bar (sin vaina).


Grado de Protección.

IP 65 según IEC 529, UNI 8896.


Conexión a Proceso.

En AISI 304.


Inmersor.

En AISI 304, 0 6-8 mm. Para DN 80, DN 100, DN 125, 0 6 mm para DN63.


Largo Estándar del Inmersor.

100-150- 200- 250.


Elemento de Medida.

Espiral bimetálica.


Soldaduras.

En AISI 304 TIG.


Caja.

En AISI 304.

Aro de Cierre.

Grafado, en AISl 304.


Visor.

En plexigas.


Esfera.

En aluminio con foritlo blanco, graduaciones y numeración en negro.


Aguja Indicadora.

En aluminio.


Junta del Visor.

En EPDM.
